Projekt Impeller.

Im Rahmen eines praxisorientierten Projekts wurde durch einen Teilnehmer eigenständig ein komplexer Impeller entwickelt, konstruiert und gefertigt. Ziel war es, den gesamten digitalen Fertigungsprozess – von der Konstruktion bis zur CNC-Bearbeitung – vollständig abzubilden.

Konstruktion (CAD)

Die Bauteilgeometrie des Impellers wurde eigenständig mit Autodesk Inventor erstellt. Dabei lag der Fokus insbesondere auf:

1. der präzisen Auslegung der Schaufelgeometrie
2. der strömungsgünstigen Gestaltung
3. der fertigungsgerechten Modellierung komplexer Freiformflächen

CAM-Programmierung

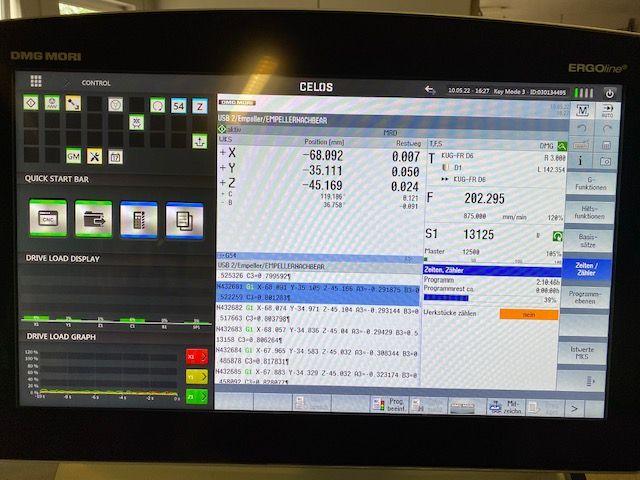

Anschließend wurde das Bauteil im CAD/CAM-Prozess weiterverarbeitet und die Frässtrategien definiert. Aufgrund der komplexen Geometrie entstand ein umfangreiches CNC-Programm mit ca. 530.000 G-Code-Sätzen.

Fertigung

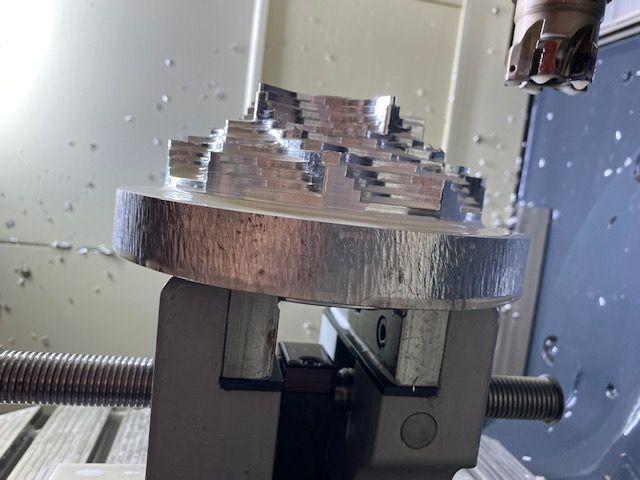

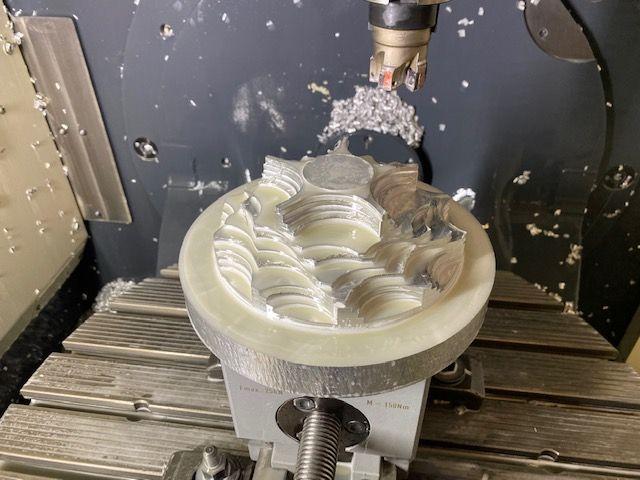

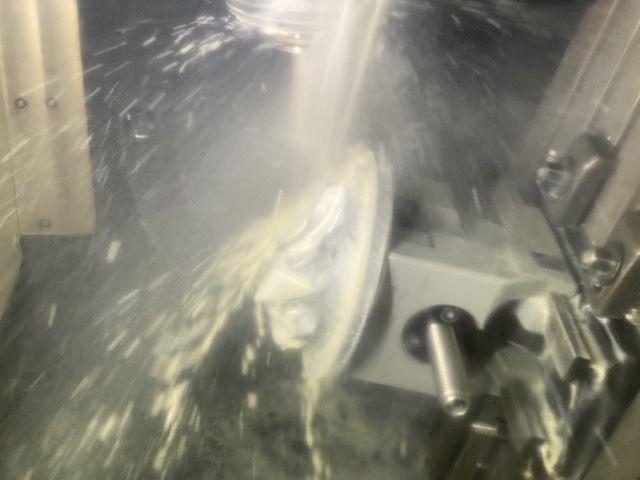

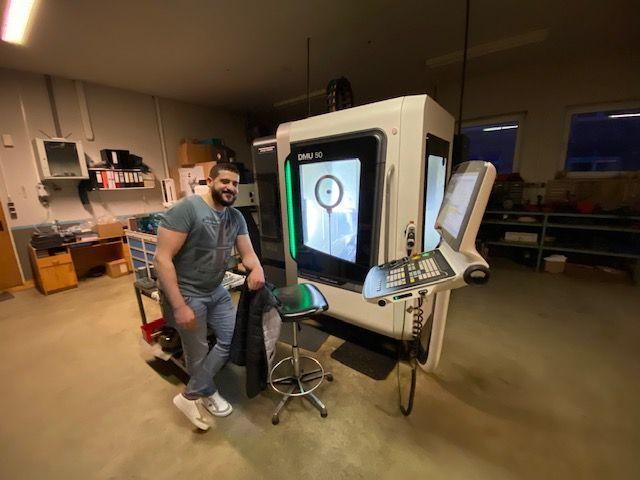

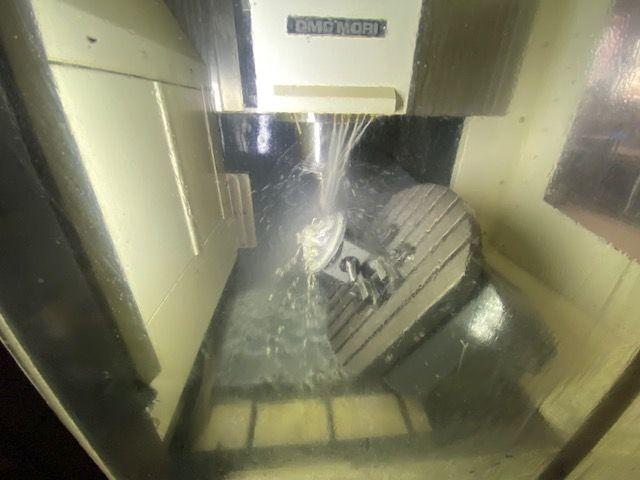

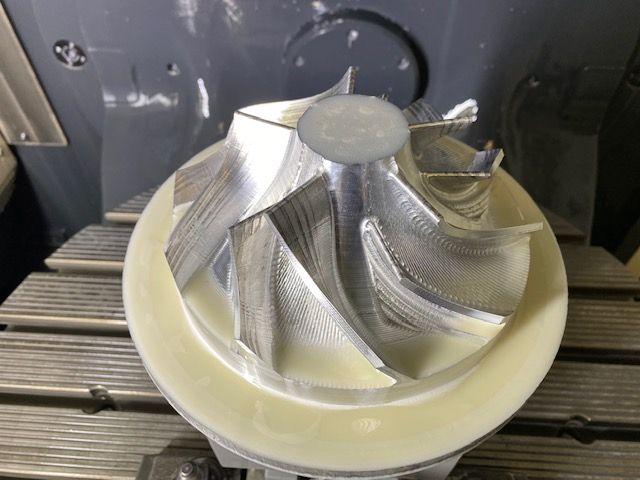

Die Fertigung erfolgte auf einer DMU 50 mit Siemens-Steuerung. Gefertigt wurde der Impeller aus Aluminium, wodurch eine hohe Zerspanungsqualität sowie eine ausgezeichnete Oberflächengüte erzielt werden konnten.

Besondere Herausforderungen:

1. simultane 5-Achs-Bearbeitung
2. kollisionsfreie Werkzeugwege
3. große Datenmengen durch komplexe NC-Programme
4. hohe Anforderungen an Präzision und Oberflächenqualität

Ergebnis

Das Projekt demonstriert die vollständige digitale Prozesskette:

1. CAD-Konstruktion
2. CAM-Programmierung
3. CNC-Fertigung

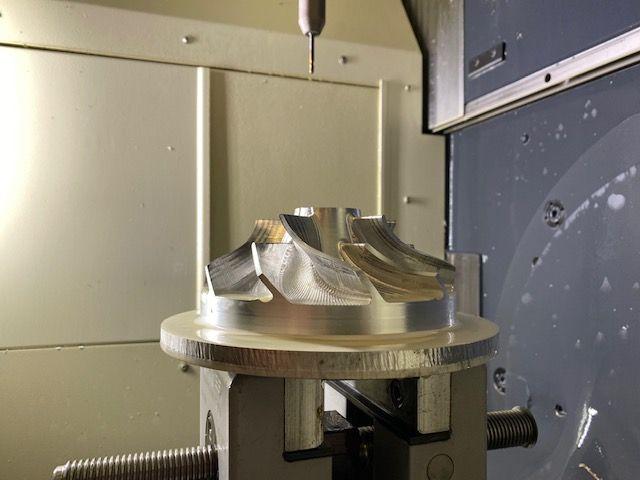

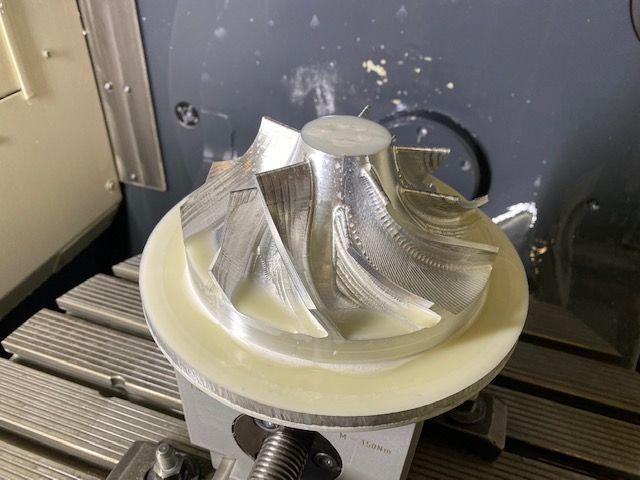

Der gefertigte Impeller überzeugt durch:

• hohe Maßgenauigkeit
• saubere Oberflächenqualität
• erfolgreiche Umsetzung komplexer Freiformgeometrien

Das Projekt zeigt eindrucksvoll die Möglichkeiten moderner CAD/CAM-Technologien in Verbindung mit hochpräziser CNC-Fertigung.
